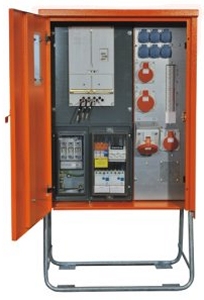

Anschluss-Verteiler Ausführung Österreich
ÖVE-EN 1 Teil 4, §55 (230/400V-50 Hz, Kurzschlussfestigkeit Id 6 kA) gefertigt.
Schrankschutzart IP 44 (innere Bedienfront IP 21), Schutzisolierung bis einschl. FI-Schalter. Gehäuse aus verzinktem Stahlblech mit schwenkbaren Kranösen und Tragegriffen, Türverschluss mit Fallriegel sowie eingebauter Torsions-Rückzugsfeder zum sicheren Einrasten, verschließbar mittels Vorhängeschloss (bauseits), Lackierung RAL 2004 orange, Fußgestelle feuerverzinkt mit Befestigungslaschen für Erdnägel.
Die Lieferung erfolgt einschl. Sicherungszubehör, Überspannungsableiter und feuerverzinktem Fußgestell mit Befestigungslaschen für Erdnägel, jedoch ohne Zählersteckklemme.
Baureihenbeschreibung:
"AVÖ" = Österreich (ohne Tirol)
"AVÖT" = Ausführung Tirol
Bestellzusatz:
"-U" = mit FI-Schalter, umrichterfest
Anschluss-Verteiler, Ausführung Österreich (ohne Tirol)
Typ (Zeichnung/Schaltplan) |
Best. Nr. |
PDF Katalog Seite |
Leistung kVA |
Haupt- sich. 3-pol. |
CEE-Steckdosen 5-pol., 400 V |
Schutz- kontakt- steckdosen 16A, 230V |
Fi-Schalter | ||||
16A | 32A | 63A | 125A | 0,03A | 0,3A | ||||||
AVÖ 40/21-6 | 1140A | 28 | 40A, D/02 | 2 | 1 | x | x | 6 | 63A | x | |
AVÖ 63/22-6 | 1190A | 44 | 63A, D/02 | 2 | 2 | x | x | 6 | 63A | 100A* | |
AVÖ 63/211-6 | 1220A | 44 | 63A, D/02 | 2 | 1 | 1 | x | 6 | 63A | 100A* | |
AVÖ 63/321-6 | 1260A | 44 | 63A, D/02 | 3 | 2 | 1 | x | 6 | 63A | 100A* |
Anschluss-Verteiler, Ausführung Tirol
Typ (Zeichnung/Schaltplan) |
Best. Nr. |
PDF Katalog Seite |
Leistung kVA |
Haupt- sich. 3-pol. |
CEE-Steckdosen 5-pol., 400 V |
Schutz- kontakt- steckdosen 16A, 230V |
Fi-Schalter | ||||
16A | 32A | 63A | 125A | 0,03A | 0,3A | ||||||
AVÖ 40/21-6 | 1140A | 28 | 40A, D/02 | 2 | 1 | x | x | 6 | 63A | x | |
AVÖT 50/22-6 | 1190T | 34 | 50A, D/02 | 2 | 2 | x | x | 6 | 63A | 100A* | |
AVÖT 50/211-6 | 1220T | 34 | 50A, D/02 | 2 | 1 | 1 | x | 6 | 63A | 100A* | |
AVÖT 50/321-6 | 1260T | 34 | 50A, D02 | 3 | 2 | 1 | x | 6 | 63A | 100A* |
Anschluss-Verteiler, Ausführung Österreich (ohne Tirol) mit FI-Schalter, umrichterfest
Typ (Zeichnung/Schaltplan) |
Best. Nr. |
PDF Katalog Seite |
Leistung kVA |
Haupt- sich. 3-pol. |
CEE-Steckdosen 5-pol., 400 V |
Schutz- kontakt- steckdosen 16A, 230V |
Fi-Schalter | ||||
16A | 32A | 63A | 125A | 0,03A | 0,3A | ||||||
AVÖ 63/22-6-U | 1190AU | 44 | 63A, D/02 | 2 | 2 | x | x | 6 | 63A* | 100A** | |
AVÖ 63/211-6-U | 1220AU | 44 | 63A, D/02 | 2 | 1 | 1 | x | 6 | 63A* | 100A** | |
AVÖ 63/321-6-U | 1260AU | 44 | 63A, D/02 | 3 | 2 | 1 | x | 6 | 63A* | 100A** |
** umrichterfest, selektiv
Anschluss-Verteiler, Ausführung Tirol mit FI-Schalter, umrichterfest
Typ (Zeichnung/Schaltplan) |
Best. Nr. |
PDF Katalog Seite |
Leistung kVA |
Haupt- sich. 3-pol. |
CEE-Steckdosen 5-pol., 400 V |
Schutz- kontakt- steckdosen 16A, 230V |
Fi-Schalter | ||||
16A | 32A | 63A | 125A | 0,03A | 0,3A | ||||||
AVÖT 50/22-6-U | 1190TU | 34 | 50A, D/02 | 2 | 2 | x | x | 6 | 63A* | 100A** | |
AVÖT 50/211-6-U | 1220TU | 34 | 50A, D/02 | 2 | 1 | 1 | x | 6 | 63A* | 100A** | |
AVÖT 50/321-6-U | 1260TU | 34 | 50A, D02 | 3 | 2 | 1 | x | 6 | 63A*100A** |
|
** umrichterfest, selektiv
